      丹佛斯多泵控制水处理变频器FC111一拖三固定模式标准恒压供水参数设置

      时间：2020-07-03    作者：榴莲视频导航污下载在线观看变频    点击：次
      一、概述
      丹佛斯FC111是新一代的风机水泵专用型变频器，这里榴莲视频导航污下载在线观看介绍FC111多泵控制一拖三恒压供水固定模式的详细应用。

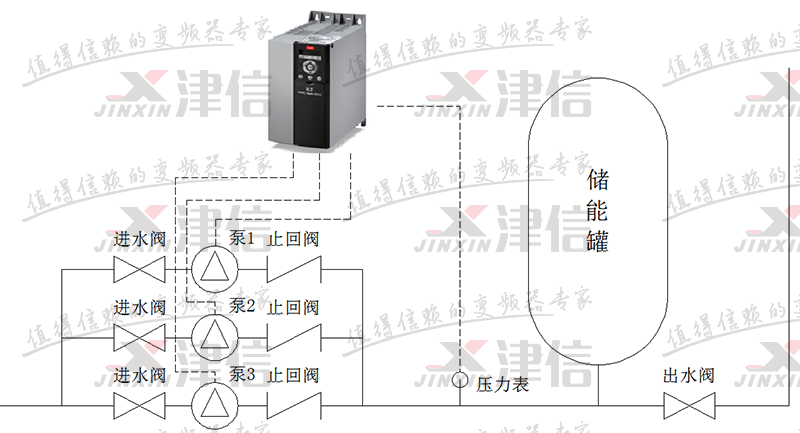

      二、系统介绍
      FC111固定模式多泵控制中，变频器直接控制变频泵，其他泵的起停由变频器的数字量输出信号控制，主要完成以下功能：
      1. 变频器固定控制一台泵
      2. 维持水压恒定
      3. 自动加减泵运行
      4. 系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒。

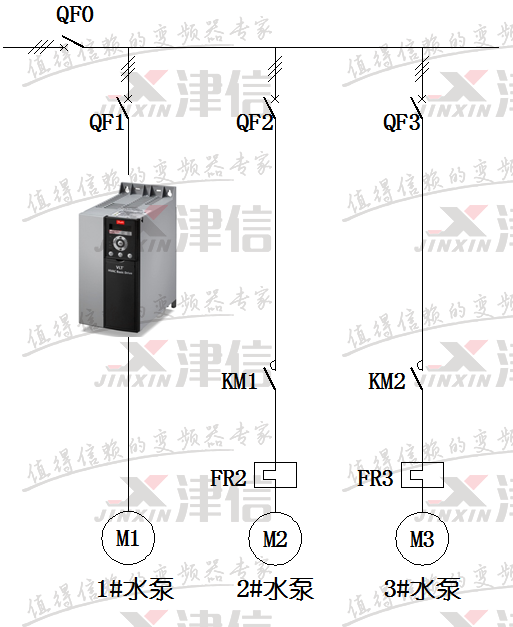

      三、FC111一拖三固定模式控制接线示意图如下:


      四、参数设置如下：

      参数号 参数描述 设定值
      1-00 电机控制方式 [3] 闭环过程模式
      3-02 最小参考值 0.00
      3-03 最大参考值 10.0（10公斤）
      3-10.0 预置参考值 50.0%（5公斤）
      3-15 参考值来源1 [0] 无功能
      3-16 参考值来源2 [0] 无功能
      4-10 电机速度方向 [0] 顺时针方向
      4-12 电机速度下限 30.0Hz
      4-14 电机速度上限 50.0Hz
      5-12 27号端子的功能 [0] 无功能
      6-29 端子54模拟量模式 [0] 模拟电流
      6-22 54号端子低电流 4.00mA
      6-23 54号端子高电流 20.0mA
      6-24 端子54参考/反馈低 0.00
      6-25 端子54参考/反馈高 10.0
      20-00 PI反馈来源1 [2] 54号端子
      20-83 PI启动速度 30.0Hz
      20-84 使用参考值带宽 1.00%
      20-93 PI比例增益 0.5
      20-94 PI积分时间 8.00
      25-00 多泵控制器 [1] 启用
      25-04 泵循环规则 [1] 启用
      25-05 固定变频泵 [1] YES
      25-57 每台泵对应继电器数 1
      25-06 泵数量 3
